Suction plate feeder MES system
, Automated production line suction feeder
, Suction plate feeder width adjustment

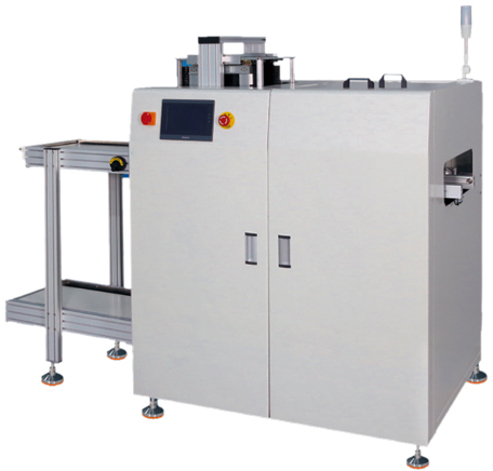

সাকশন প্লেট ফিডার (মডেলঃ CHT-S350S) এমইএস সিস্টেম এবং সিস্টেমের প্রস্থ সামঞ্জস্য
সাকশন প্লেট ফিডার
প্রধান কার্যাবলী:
1. এসএমটি উৎপাদন লাইন এবং লেজার মার্কিং ব্যবহার করা হয়, উৎপাদন লাইন শুরুতে লেবেলিং, বোর্ডে নিম্ন কম্পিউটার থেকে সংকেত গ্রহণ করার পর, এক এক করে, এক এক করে,চকচকে PCB বোর্ড উত্পাদন লাইন পাঠানো হবে.
2. সাকশন কাপটি বোর্ডের সামনে পিসিবি বোর্ডের অবস্থানের সমন্বয় সহজ করার জন্য চৌম্বক অ্যাডসর্পশন প্রয়োজন।
সরঞ্জামের বৈশিষ্ট্যঃ
1 পিএলসি নিয়ন্ত্রণ ব্যবস্থা
2 নিয়ন্ত্রণ প্যানেল একটি সত্য রঙ LED টাচ স্ক্রিন
3 ধাপ দূরত্ব চার ধরনের বিভক্ত করা যেতে পারে (10,20,30(৪০ মিমি)
4 এটি স্তন্যপান বোর্ড এবং খাওয়ানোর বোর্ডের ফাংশন আছে
5 এটি বোরডের জ্যামিং প্রতিরোধ করার বিশেষ বিরোধী-বুলিং কাঠামো আছে
6 দিক বাম থেকে ডান বা ডান থেকে বাম থেকে নির্বাচন করা যেতে পারে
II. প্রযুক্তিগত পরামিতি এবং নির্দিষ্টকরণ
1 বোর্ড লোডিং সময় প্রায় 6 সেকেন্ড
2 উপাদান বক্স পরিবর্তন সময় প্রায় 20 সেকেন্ড
3 পাওয়ার সাপ্লাই এবং লোড 100- 230V এসি (গ্রাহক নির্দিষ্ট) একক আইটেম 4 বায়ু চাপ এবং প্রবাহ 4 6bar,সর্বোচ্চ ১০ লিটার/মিনিট ৫ স্থানান্তর উচ্চতা ৯২০±২০ মিমি (গ্রাহক নির্দিষ্ট) ৬ স্থানান্তর দিক বাম-ডান অথবা একক আইটেম ৩০০ ভিএ ২৩০ ভোল্ট এসি (গ্রাহক নির্দিষ্ট) একক, সর্বোচ্চ ৩০০ ভিএ
4 বায়ু চাপ এবং প্রবাহের হার 4-6 বার, সর্বোচ্চ 10 l/min
5 কনভেয়র উচ্চতা 920 ± 20 মিমি (গ্রাহক নির্দিষ্ট)
6 কনভেয়র দিক বাম-ডান বা ডান-বাম (ঐচ্ছিক)
7 পিসিবি বেধ বেধ সর্বোচ্চ 0.4 মিমি
8 বাক্সের সংখ্যা উপরের কনভেয়রঃ ১, নীচের কনভেয়রঃ ১ (গ্রাহকের দ্বারা নির্দিষ্ট)
9 1 থেকে 4 পর্যন্ত ধাপের আকার নির্বাচন করুন (মিমি ধাপ)
10 PCB আকার 50*50-590*510mm
11 বাহ্যিক মাত্রা (L*W*H) 1835*1060*1700
12 আনুমানিক ওজন (কেজি) 245 কেজি
